LM-101LB Požární detekce bezdrátového online instrukcí alarmů
1, stručný úvod
LM-101LBFIRE Detekce bezdrátového online alarmu je druh kouře alarm s fotoelektrickým detekcí kouře a bezdrátový online alarm funkce, když jeden z alarmů detekuje signál kouře, může odeslat bezdrátový signál alarmů, spouštět další alarm alarm (viz efektivní přenosová vzdálenost) , Připomeňte vám, že existují nebezpečné případy (požáry) v čase.
2, charakteristika
◆ fotoelektrické detekce kouře;
◆ vysoká citlivost;
◆ Nízká spotřeba energie;
◆ Počet online set zdarma
3, technické parametry
(1) Výkonný standard: BS EN 14604-2005
(2) pracovní napětí: DC9V (pro detektor kouře)
DC4.5V (pro bezdrátové připojení online: 1.5vx3pcs)
(3) pracovní proud :: DC9V Quiescent Currenty≤12UA
ALARM ALARM AURRUKTU <20MA
DC4.5V Quiescent Curescent ≤230UA.
DC4.5V Pracovní proud <4mA.
(4) Alarm Decibel: ≥85db / 3m
(5) indikátor alarmu: červená LED
(6) Online / Learn Indikátor: červená / zelená LED
(7) Frekvence: 433,92MHz
(8) Vzdálenost přenosu: prostorná přímá vzdálenost <60m
(9) pracovní teplota: -10 ℃ ~ + 40 ℃
(10) okolní vlhkost: ≤95% RH (bez kondenzace)
(11) Zkouška baterie: DC9V (pro detektor kouře) <7,35V
Stručný zvuk alarmu asi každých 43 sekund
DC4.5V (pro bezdrátové online) <3.3V
Stručný zvuk alarmu asi každých 60 sekund

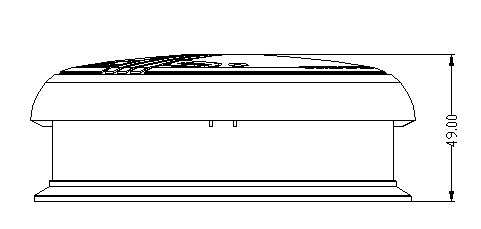

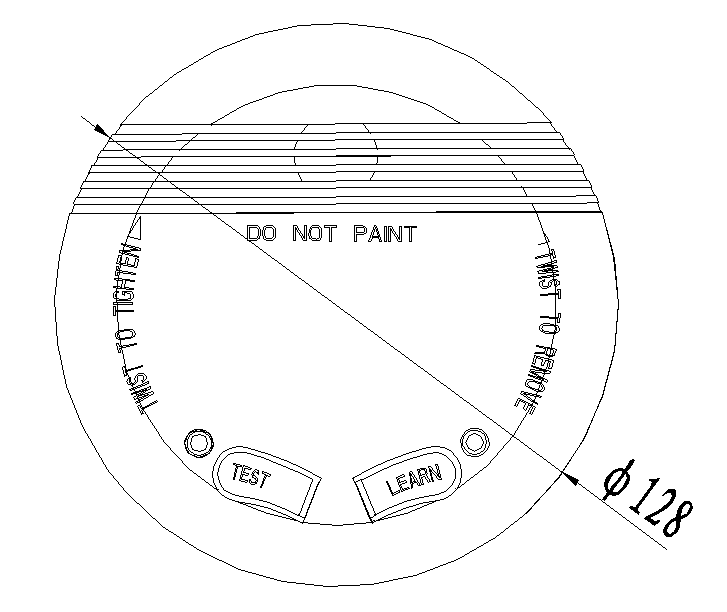

4, vzhled a rozměr (obrázek 1)
Obrázek 1
5, použití

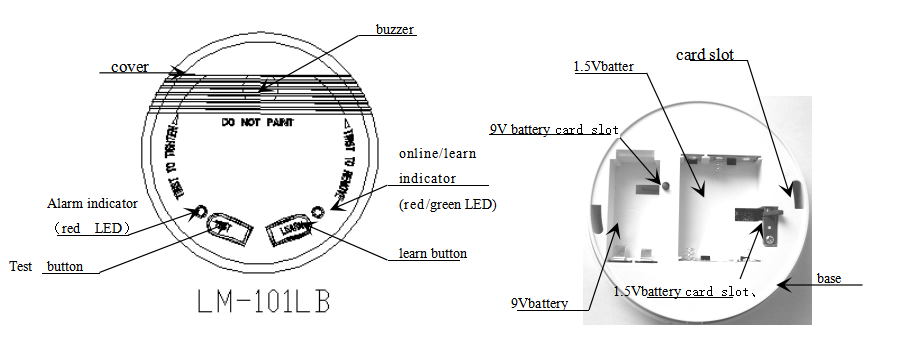

(1) Funkční schéma montážní desky báze krytů (obrázek 2)
Obrázek 2.

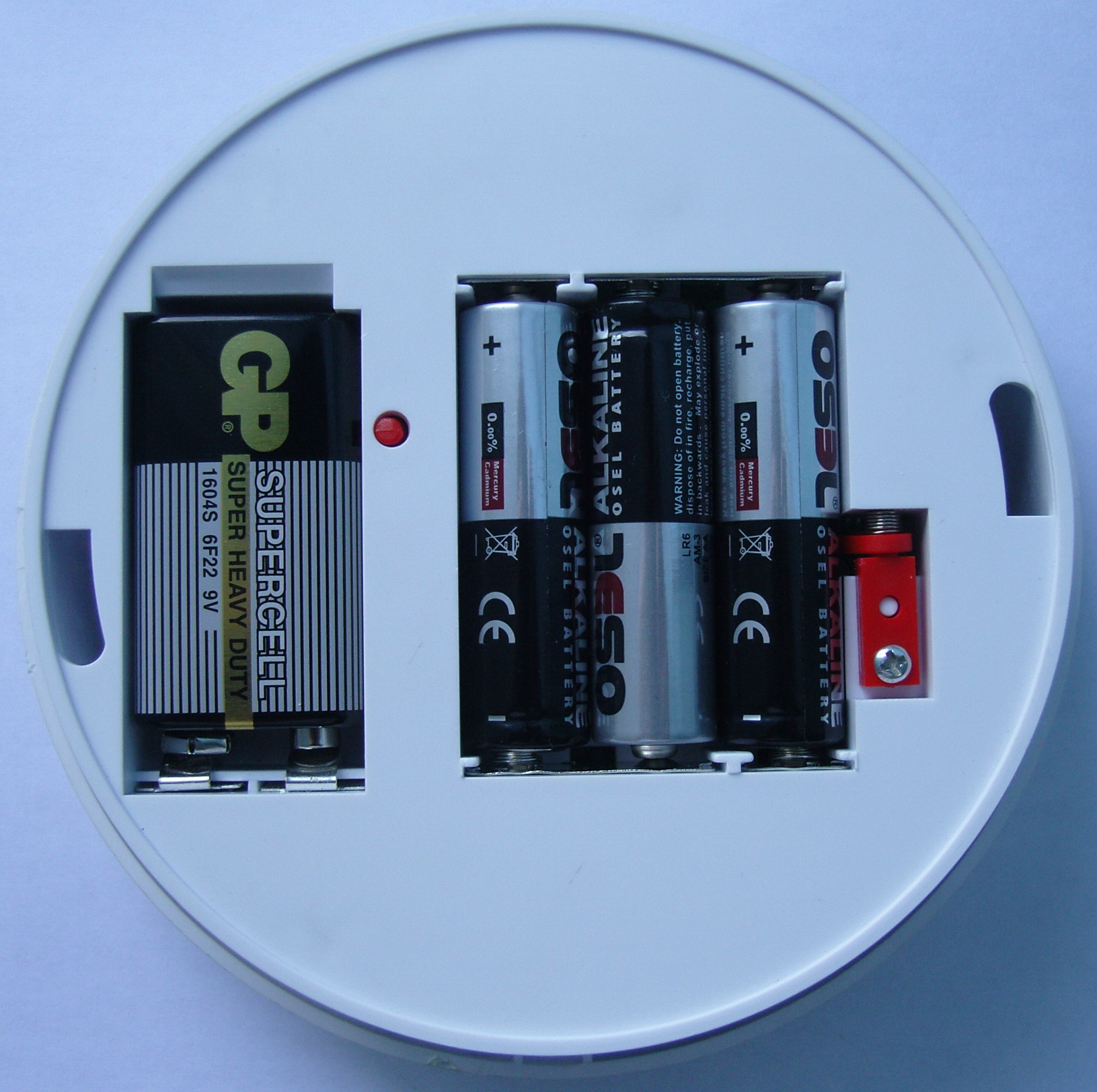

(2) Montáž baterie (obrázek3)
A Vyjměte produkt z boxu, otočte montážní desku proti směru hodinových ručiček, vyjměte baterii 9 V a 1,5 V, vyjměte ochrannou fólii na baterii.
b, dát 9 V baterii do prostoru pro baterie a věnovat pozornost symbolu polarity baterie v přihrádce;
C, prosím, otočte Bayonet Lock Rocker do inwall před uvedením 1,5V baterie do prostoru a věnujte pozornost symbolu polarity baterie v přihrádce;
D, zaměřené dva háčky na montážní desku na dvou karet slot na základně .rotate montážní deska ve směru hodinových ručiček, dokud háčky nezadají do slotu karty zcela.
Obrázek3.
(3) Test / Online / Smazání paměti
Produkty vstoupily normální pracovní stav po zapnutí a indikátoru alarmu (červená LED) bliká asi každých 43s.
test…
Stiskněte tlačítko TEST, ALARM Odeslat jasný hlasitý signál alarmů, indikátor alarmu (červená LED) (červená LED dioda) rychle bliká, indikátor online / učení (červená / zelená LED) bliká a odešle bezdrátový signál alarmů (online produkty v efektivní vzdálenosti) stejný čas. Ukazuje, že alarm je v normálním pracovním stavu. Můžeme také přijmout umělé vyfukování kouře.
Set / Online ...
Nastavení hostitele ... Vezměte si některý z produktů (online potřebuje dva nebo více produktů), stiskněte tlačítko Learn Tlačítko jednou, indikátor Light (červená / zelená LED) jednou změnila, nastavit hostitele do stavu zeleného indikátoru;
Slave Setting ... Nastavte další produkty na červený světelný stav.
Online ...
1, když je nastavení správné, stiskněte tlačítko TEST na hostitele a podržte jej do indikátoru alarmu (červená LED dioda) a indikátor online / naučení (červená / zelená LED) nepřetržitě bliká, alarm vysílat bezdrátový alarmový signál na okolí stejný čas ;
2, poté, co slave dostane online signál z hostitele, zobrazí se indikátor naučení nepřetržitě. Alarmy začínají
Chcete-li alarm ve stejnou dobu a alarm lampy (červená LED) je venku.
3, Po online nastavení vyjměte jeden z alarmů pro stisknutí tlačítka testu, zbytkové produkty odešle alarm a nepřetržitě blesk.
Smazat paměť ... Take jeden produkt nepotřebujete online. Stiskněte tlačítko se naučit nastavit zelený stav. Stiskněte tlačítko TEST k normálnímu stavu alarmu, poté indikátor alarmu (červená LED dioda) a indikátor online / učení (červená / zelená LED) nepřetržitě bliká, znamená to, že produkty odstraní aktuální online paměť.

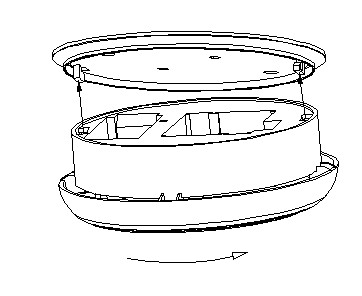

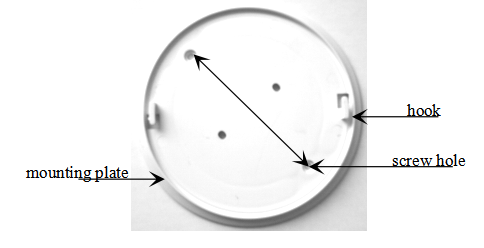

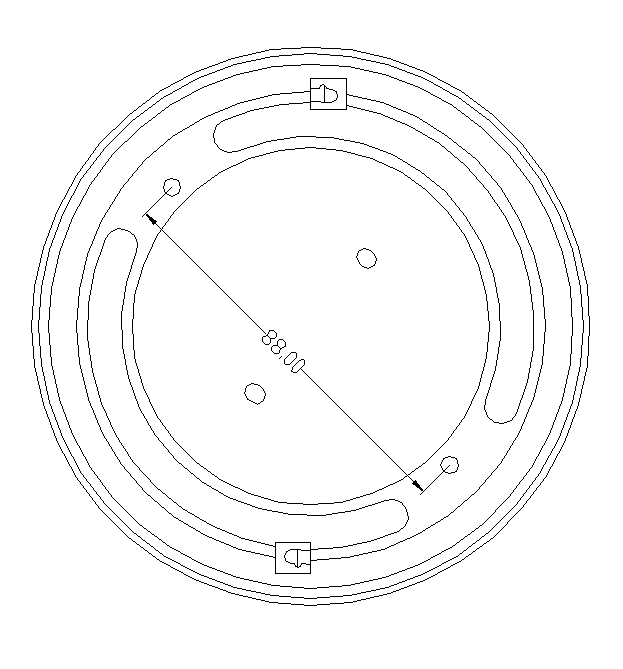

6, Montážní skici Mapa (obrázek4)
(1) Zvolte vhodnou montážní polohu a efektivní komunikační vzdálenost;
(2) Podle otvorů montážní desky vyvrtejte otvor v potřebném místě stropu a přečtěte si plastové hřebík do otvoru;
(3) Pomocí šroubu upevněte instalační panel na plastové sedlo na nehty;
(4) Zapojte dva detektorové základní háček do slotu detektoru. Otočte detektor kouře ve směru hodinových ručiček, abyste jej pevně připojili k instalačnímu panelu.
(5) Po instalaci proveďte skutečnou komunikační test, abyste zabránili chybu komunikace.
Obrázek 4.
7, údržba
(1) Je lepší otestovat týdně kouřový alarm.
(2) Vyčistěte alarm každé tři měsíce. Při čištění vyjměte baterii. Po dokončení čištění stiskněte testovací tlačítko pro kontrolu online stavu.
(3) Pokud zjistíte, že produkty nejsou v normálním pracovním stavu, zkontrolujte baterii jako první. Pokud problém nelze odstranit, prosím, neodstraňte sami. Budete hledat službu profesionála.
8, analýza selhání a eliminace
Fenomén selhání | Analýza příčin | Eliminace metoda | Poznámka |
Žádná odpověď testovacího klíče | 9 V baterie nejsou správně nainstalovány | Věnujte pozornost polaritě a správně nainstalujte 9 V baterií. | |
Žádná odpověď naučit se | 4.5V baterie nejsou správně nainstalovány | Věnujte pozornost polaritě a správně nainstalujte baterie 4.5 V. | |
Proveďte přechodný alarm asi každých 43 sekund. | 9 V baterie'voltage je nízká | Změnit 9 V baterie | |
Proveďte přechodný alarm asi každých 60 sekund. | 4,5V baterie'voltage je nízká | Změnit 4,5V baterie |
9, body za pozornost
(1) Neinstalujte výrobek do následujícího prostředí, jako je hyper tepelný, vlhký, prašný, kuchyně, koupelna a tak dále;
(2) Při instalaci věnujte pozornost tomu, že nebudou objekty, které budou úkryty od blesku a blokování zvuku před alarmem.
(3) Instalace několika online produktů, aby se zabránilo vyšší komunikační vzdálenosti nebo objekty, které budou blokovat komunikaci.
10, body za opuštěné produkty
(1) Obaly se skládají z obnovitelných záležitostí a použijte je co nejúplněji;
(2) Baterie a odpadní elektrické spotřebiče, které byly použity, nemohou být opuštěny s normálním domácím odpadkem.
11, doporučené náhradní baterie
Deer Deer 9V 6F22
GP 9V 1604S.
Mustang 9V 6F22.
Dvojice Deer 9V 6LR61
GP 9V 1604A.
Dvojice jelen 3 x 1,5V LR6 / AA
Gp 3 x 1,5V gp15au
Mustang 3 x 1,5V LR6 / AA
