Pokyny pro kouřové instrukce Series LM-102

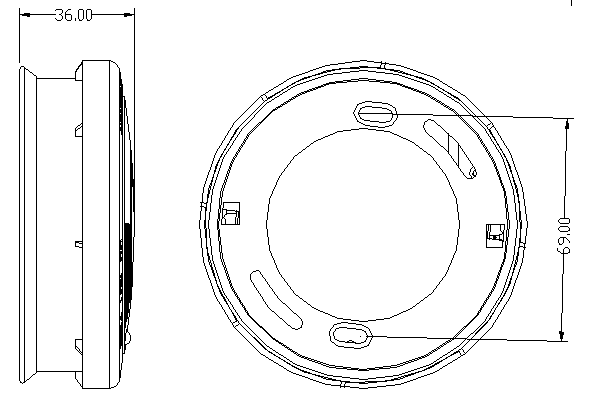

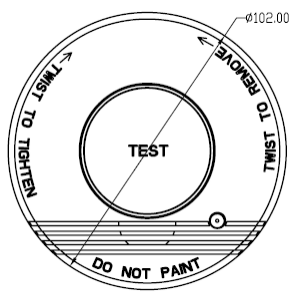

I, vzhled a rozměr
LM-102A.
II, technické parametry
1, pracovní napětí: DC9V
2, proud: Quiescent Current≤12UA
Alarmový proud ≤ 20mA
3, hlasitost alarmu: ≥85db / 3m
4, normální stav: LED (červená) bliká každých 43s
5, Režim alarmu: zvuk / světlo (neustále)
6, nízký test baterie: <7,35V provést zvuk alarmu každých 43 sekund
7, pracovní teplota: -10 ℃ ~ + 40 ℃
8, okolní vlhkost: ≤95% RH (bez kondenzace)
III, test
Vezměte si výrobek z krabice, otočte montážní desku proti směru hodinových ručiček a odpojte jej.
Vezměte baterii 9V, vyjměte ochrannou fólii, stiskněte baterii do bateriového terminálu a vložte jej zpět do kontejneru baterie.
Vložte háky na montážní desku do montážní drážky, otočte skořápku ve směru hodinových ručiček.
Stiskněte tlačítko TEST, červená LED bliká a zároveň je proveden zvuk alarmu. To znamená, že detektor pracuje správně.
IV, instalace
1, kouřový alarm by měl být instalován na středu stropu. Namontujte jednotku alespoň 1 metr od stěny nebo nosníku. Neměly by existovat žádné překážky, které blokují světlo nebo zvuk vyrobený alarmem. Pokud má místnost strop, svah by měl být menší než 45 stupňů. Jedna jednotka pokrývá asi 60 metrů čtverečních. Doporučujeme, aby detektor kouře byl namontován v každém pokoji.
2, ujistěte se, že kontrolka svítí ve směru, který umožňuje pohodlným pro pozorování. Pak vrtejte otvory ve vybrané poloze stropu. Zatlačte kotvu plastové expanze do plné hloubky v každém otvoru.
3, vložte šrouby přes montážní desku a pevně je zašroubujte do kotvy tak, aby montážní deska byla pevná.

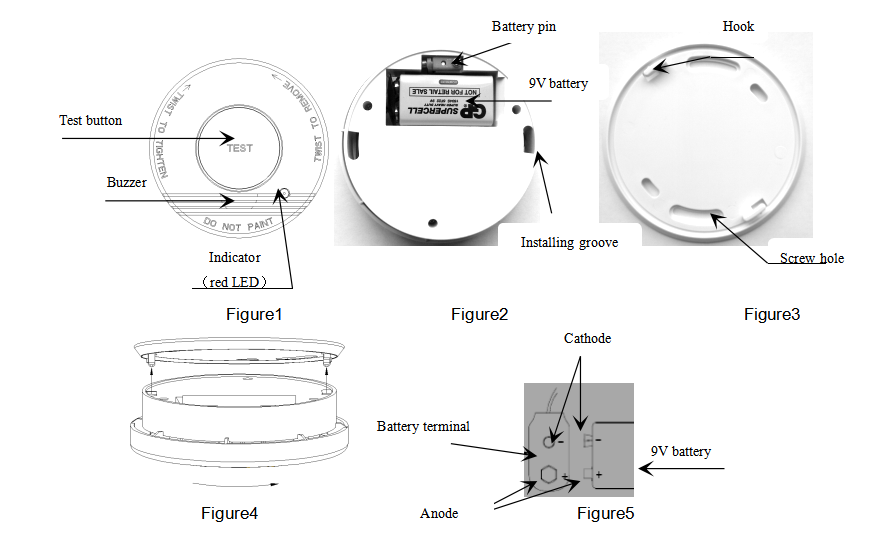

4, Připojte baterii na svorky baterie podle obrázku5. Otáčením kolíku akumulátoru na stěnu zásobníku akumulátoru a poté stiskněte celou baterii do kontejneru.
5, zasuňte dva háky na montážní desku do montážní drážky. Otočte skořápku ve směru hodinových ručiček.
6, stiskněte tlačítko Test pro inspekci. Ujistěte se, že můžete slyšet zvuk alarmu, podle toho, v jakémkoli místnosti.
V, údržba a použití
1, doporučuje, aby byl výrobek testován týdně.
2, Stiskněte tlačítko Test pro inspekci. Pokud v normálním stavu bliká červená LED každých 43 sekund.
3, když je napájení baterie nízké, výrobek provede každý 43 sekund, což znamená, že musíte nahradit baterii. Pokud chcete baterii vyměnit, otočte detektor proti směru hodinových ručiček a odpojte jej od montážní desky. Vezměte starou baterii z nádoby a odpojte jej z terminálu baterie. Připojte novou baterii na svorky baterie podle obrázku5, otočte čep akumulátoru ke stěně nádoby na baterii a pak se baterie vrátí do kontejneru (obrázek2). Vložte háčky na montážní desku do montážní drážky, otočte ve směru hodinových ručiček.
Poznámka: Po výměně baterie nebo přeinstalace detektoru byste měli stisknutím testovacího tlačítka, abyste se ujistili, že detektor funguje správně.
4, model baterie:Pairdeer 6F22 9V;
5, Pokud produkt nemůže pracovat správně, zkuste to analyzovat poruchu a eliminovat jej podle pokynů. Pokud se vám nepodaří eliminovat poruchu, prosím, nemusí produkt odstranit sami. Místo toho hledejte profesionální služby.
VI, analýza chyb a eliminace
Fenomén poruchy | Analýza důvodu | Eliminace metoda | Poznámka |
Stiskněte tlačítko TEST a neexistuje žádná odpověď | Baterie je instalována nesprávně. | Nainstalujte baterii správně a věnujte pozornost polaritě baterie. | |
Zvuk alarmu se provádí každých 43 sekund. | Slabá baterie | Vyměňte baterii. | Pairdeer 6F22 9v. |
Vii, poznámky
1, výrobek není vhodný pro instalaci v kuchyni, koupelně nebo jiných místech, kde je to vysoká teplota a vlhkost.
2, neměly by být žádné překážky, které blokují světlo nebo zvuk před výrobkem.
3, pokud je baterie instalována v opačné polaritě, produkt nemůže pracovat správně a může být poškozen.
VIII, poznámky pro vyřazení
Použité baterie a odpadní elektrický spotřebič nelze vyřazeni s obecným domovním odpadem.
Historie revize | ||||
Číslo revize | datum | Změny | Autor | Schváleno |
1..1. | 2014-01-02 | První problém | LU BO | Dlouhý Xinglin. |
1.2 | 2015-08-06 | Instalace a výměna baterie | LU BO | Dlouhý Xinglin. |
1.3 | 2015-11-09 | Překlad instalace | LU BO | Dlouhý Xinglin. |
