KD-122LA bezdrátový propojený alarm
Uživatelský manuál
1. Stručný úvod
KD-122LA bezdrátový propojený alarm detekce požáru je fotoelektrický kouřový alarm s nízkou spotřebou energie. Vnitřní přesný analogový obvod, digitální obvod a bezdrátový přenosový obvod činí detekční práce stabilnější a spolehlivější. Má bezdrátovou propojovací funkci, což znamená, že když jedna jednotka uskuteční alarm, další propojené jednotky v rámci propojovacího rozsahu budou alarmovat současně. Tento výrobek má malý objem a vestavěná velkokapacitní baterie může poskytovat životnost 10 let.
2. Charakteristika produktu
Fotoelektrické detekce kouře
Spolehlivý výkon a méně obtěžující alarmy
Přesný analogový obvod a digitální obvod
Nízká spotřeba
Malá velikost
InterLink Rozsah> 100m (Otevřít pole)
Životnost 10 let
3. Technická specifikace
technické parametry | Detekce kouře | |||
Napětí | DC3V (vestavěný CP605050) | |||
Nízkonapěťová kontrola | 2.2v. | |||
Proud | Alarm proud | Quiescent Current. | ||
≤120 ma. | ≤ 2ua. | |||
Zobrazení stavu | Normální detekce kouře | LED (červená) bliká jednou asi každých 344 sekund, žádný alarmový zvuk | ||
Detekce kouře nebo klíčový test | LED (červená) bliká a je uveden nepřetržitý alarm | |||
Detekce s nízkou citlivostí (tichý režim) | LED (červená) bliká každých 10 sekund, žádný zvuk alarmu, automaticky zruší detekci s nízkou citlivostí o 9 minut později | |||
Paměť alarmu | LED (zelená) bliká třikrát asi každých 43 sekund a zastaví se o 24 hodin později. Při prvním stisknutí tlačítka Test / Mute Po provedení alarmu bude detektor naznačen zvláštním režimem alarmu. | |||
Konec života | Po zapnutí a práci po dobu 10 let bude provedeno varování konce života. Bzučák pípne třikrát každých 43 sekund. | |||
Nízkonapěťová kontrola | LED (červená) bliká asi každých 344 sekund, pípne asi každých 43 sekund. | |||
Alarm hlasitost | ≥85db / 3m. | |||
Bezdrátové propojení | Rádiová frekvence | 868mhz. | ||
InterLink Rozsah | ≥100m (Otevřít pole) | |||
Propojení / učit se indikace | Červená LED dioda je stabilní, znamená, že výrobek se musí učit. Červená LED bliká znamená vysílání signálu. Zelená LED dioda je stabilní, znamená, že produkt je připraven k odesílání identifikačního kódu. Zelená LED bliká znamená, že jednotka obdržela bezdrátový signál. | |||
přenosová rychlost | ||||
Pracovní teplota | -10 ℃ ~ + 40 ℃ | |||
Okolní vlhkost | ≤95% RH (bez kondenzace) | |||
4. Vzhled a rozměry (obrázek. 1)
5. Instalace

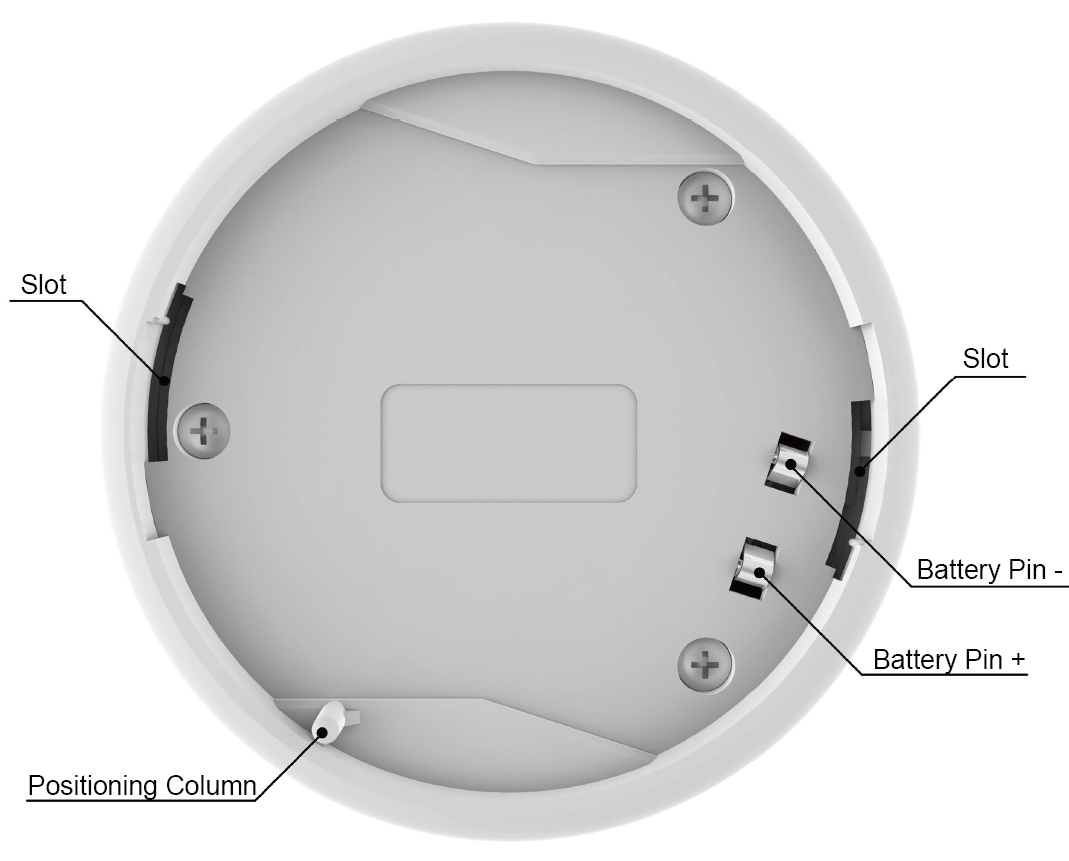

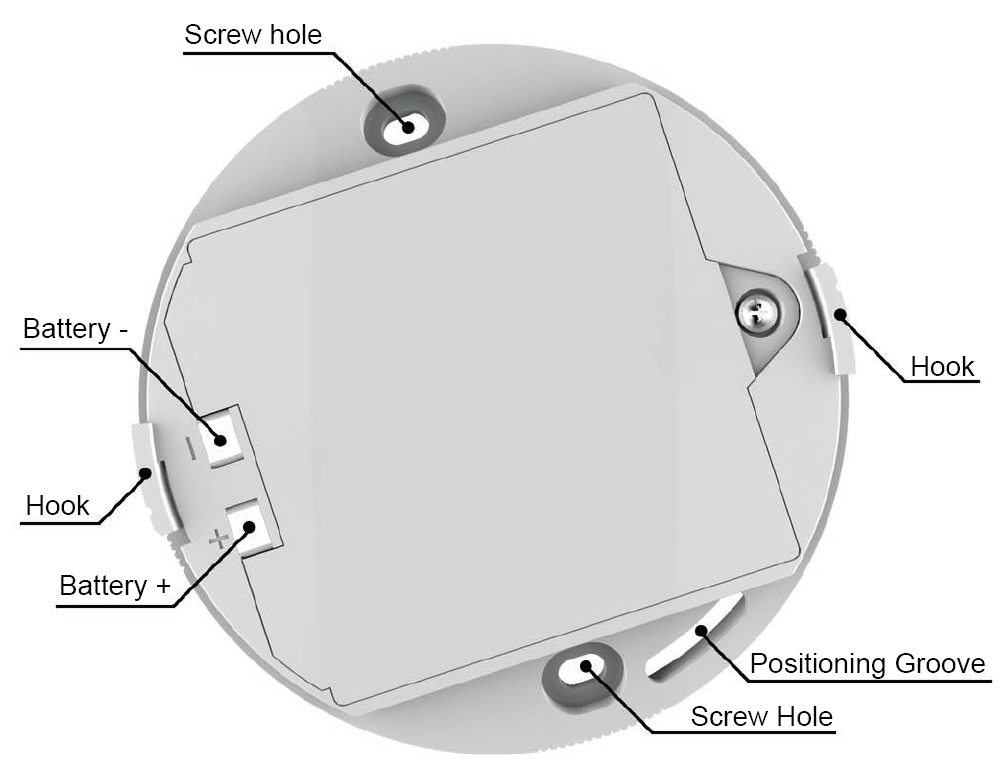

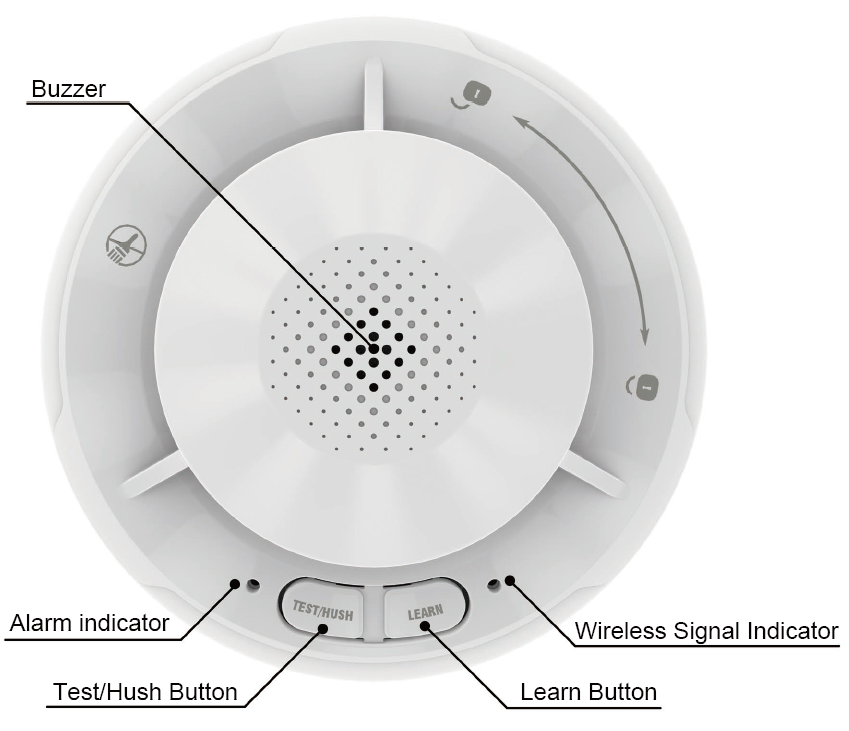

5.1 Funkční diagram (obrázek 2)
Obrázek 2.
5.2 Pokyny pro instalaci
5.21 Držte montážní desku na vybranou montážní polohu na stropě a označte střed otvorů tužkou. Vyvrtejte otvor přes tužku značky a použijte přiložené šrouby a kotvy pro zajištění montážní desky. (Viz obrázek 4)

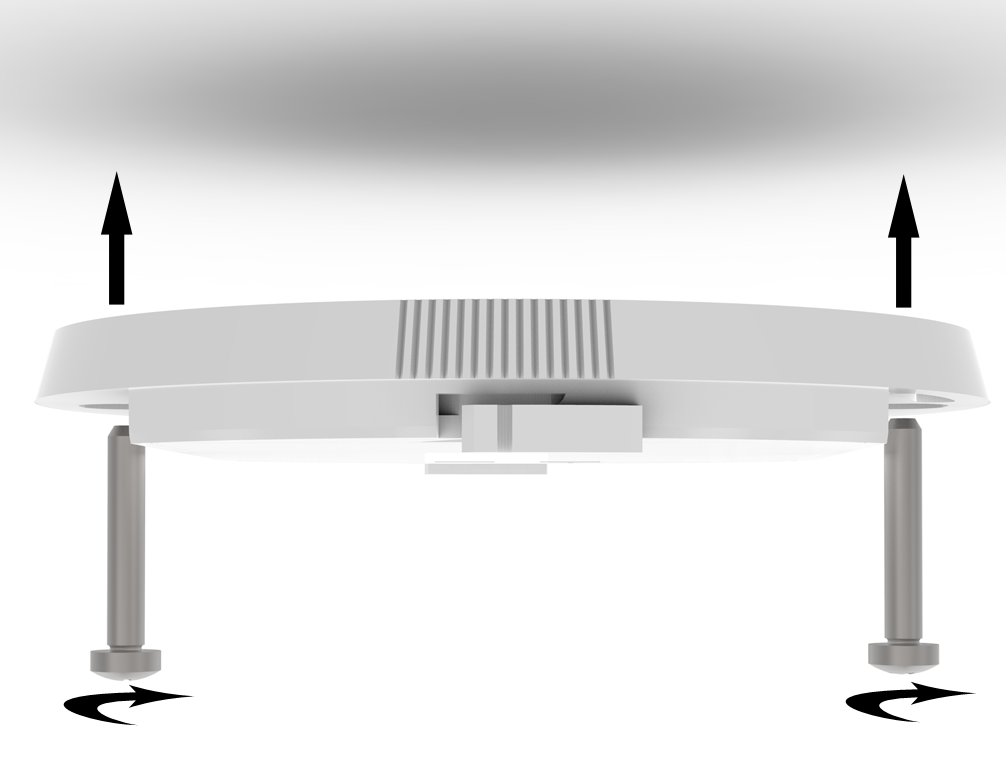

5.22 Zasuňte háček montážní desky do slotu alarmu, polohovací kolona by se měl také vyrovnat s polohovací drážkou. Otočte alarm ve směru hodinových ručiček, dokud nezapadne na místo.
Obrázek 4.
Poznámka: Pokud nemůžete otočit alarm po hádce do háčku do slotu, zkontrolujte, zda se polohovací kolona zarovnává s polohovací drážkou.
5.3 Doporučená místa pro kouřové alarmy a umístění, aby se zabránilo
5.3.1 Doporučená místa pro kouřové alarmy
Nainstalujte alespoň jeden kouřový alarm v každé ložnici
Pokud nainstalujete alarm kouře v průchodu, jehož šířka je menší než 3m, nainstalujte ji ve středu a nainstalujte jednu jednotku každých 12m.
Nejméně 1,5 m od zářivkové lampy nebo neonové lampy. (V případě elektronického interference).
Nejméně 3 m od koupelny.
Nejméně 6 m od kuchyně nebo sporáku.
Nejméně 30 cm od lamp.
Umístěte alarm kouře uprostřed místnosti. Pokud nemůžete, nainstalujte ji alespoň 1m od zdi.

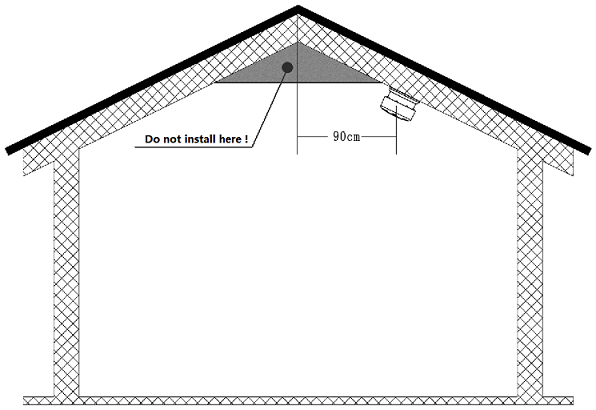

Pokud instalujete alarm kouře na šikmém nebo špičkovém stropu, musí být montážní poloha alespoň 90 cm od nejvyššího bodu.
5.3.2 Umístění, kterým je třeba se vyhnout
V garáži. Produkty spalování jsou přítomny, když začnete automobil.
V blízkosti čerstvých vzduchových otvorů, ventilátorů, klimatizace nebo jiných drafty oblastí.
V prašných oblastech. Prachové částice mohou způsobit obtěžování alarm nebo selhání alarmu. Obrazovka hmyzu může bránit součástí hmyzu nebo prachu.
Oblasti, kde mají kovový štít, který bude blokovat RF signál.
V oblasti, kde může teplota klesnout pod 0 ℃ nebo vzroste nad 40 ℃.
Ve vlhkých oblastech. Koupelna. Kuchyně.
6. Funkce
6.1 Naučte se propojení
Zajistěte všechny alarmy, které je třeba propojit s montážní deskou a twist ve směru hodinových ručiček.
Vezměte jeden jako master, stiskněte tlačítko naučit na zelenou (indikátor signálu
Přepínač z červené / zelené / žádné barvy).
Vezměte druhý jako Slave, stiskněte tlačítko naučit na červenou a stiskněte tlačítko
Testovací tlačítko MASTER o 1-2 sekundách, LED dioda hlavního startu
Bliká a pak se zastaví, podřízený režim se dostane signál, pak červená LED začne blikat a alarmující a později zastaví, což znamená, že tyto dva kusy byly úspěšně propojeny.
Poznámka: Pokud máte další kusy, které mají být propojeny do stejného systému, opakujte poslední operaci a připojte je pomocí hlavního,
Po připojení všech zařízení stiskněte tlačítko naučit.
6.2 Zkušební provoz:
Stiskněte tlačítko testovacího tlačítka masteru a neuvolte (přibližně 10 sekund), dokud se otroci neobdrží signál a alarm dohromady, testovací operace má
dokončeno. Při stisknutí tlačítka testu slave, hlavní bude
Přijměte signál a alarm také. Je dokončeno učení propojení.
6.3 Smazat paměť:
V některých sekundách stiskněte tlačítko LUIST na zelený stav, LED dioda začíná blikat, znamená, že paměť je vymazána.
Poznámka1: Všechny kouřové alarmy tohoto modelu mají bezdrátovou propojovací funkci. Vyžaduje alespoň dva kouřové alarmy. V rámci efektivního rozsahu InterLink můžete propojit co nejvíce jednotek, kolik chcete. Před instalacím výrobku do stropu doporučujeme, abyste se naučili operaci propojení.
Poznámka2: Rozsah interklink tohoto produktu je ≥100m (Otevřít pole). Ale jak odlišná konstrukce bude mít jiný vliv na přenosovou vzdálenost, pokud existuje produkt, který nelze propojit, upravte instalační polohu produktu.
6.4 Provozní režim
Testování
Stiskněte tlačítko TEST a produkt zadá režim Alarm. Bude to pípne, které jsou hlasitější než 86dB. Indikátor alarmu (červená) bude blikat.
Standby podmínka
V pohotovostním režimu detekuje alarm kouře každých 10 sekund. Indikátor alarmu bliká každých 344 sekund, což znamená, že alarm kouře funguje správně. Když to smysly spalování, zvuk alarmu. A indikátor alarmu (červená) bliká současně, dokud není vzduch čistý.
Režim ticha (nízká citlivost)
Když je v podmínkách alarmu, stiskněte tlačítko Test / Hush a produkt zadáte režim SILENCE. Indikátor alarmu bliká každých 9 sekund a nebude slyšet žádný zvukový zvuk, pokud není kouř hustší. To bude trvat asi 9 minut. Opětovným stisknutím tlačítka Test / Hush ukončíte režim Silence.
Upozornění na nízké napětí
Když je napětí akumulátoru příliš nízké, produkt bude provést krátké pípnutí každých 43 sekund, aby se uživatel upozornil, dokud napětí baterie nebude splňovat pracovní napětí kouřového alarmu.
Historie alarmů
Když indikátor alarmu (zelená) bliká třikrát každých 43 sekund, což znamená, že alarm byl vyroben. Zkontrolujte, zda existuje nebezpečí požáru v detekční oblasti. Tato indikace skončí o 24 hodin později.
Varování degenerace kouře komory
Pracovní prostředí a čas způsobí degeneraci kouřové komory. Když výrobek provádí 3 krátké pípnutí každých 43 sekund, označuje konec-of-all-life. Měli byste nahradit kouřový alarm novým.
7. Údržba
7.1 Otestujte kouřový alarm každý týden stisknutím testovacího tlačítka.
7.2 Vyčistěte kouřový alarm suchým hadříkem. Nikdy nepoužívejte vodu, čističe nebo rozpouštědla, protože mohou poškodit jednotku. Zabránit zadávání jednotky cizího orgánu.
7.3 Pokud je alarm kouře správně nefunguje, jednotku nerozebírejte sami. Prosím, vyhledejte službu profesionálů.
8. body za opuštěné produkty
8.1 Obalový materiál je obnovitelný, tak prosím, udělejte to nejlepší recyklovat.
8.2 Vzhledem k tomu, že tento výrobek má vestavěnou non-vyměnitelnou baterii, nemůže být tato jednotka opuštěna s normálním domácím odpadkem.
