Koučový alarm KD-122LC
Uživatelský manuál
Odkaz na dokument:QSP0701-A-122L3-401
Verze:A / 0.
Autor:Liu Xueyong Datum: 2019.02.18
Auditor:Fang Yongda Datum: 2019.02.18
Schváleno:Dlouhý Xinlin Date: 2019.02.18
1. Stručný úvod
KD-122LC Bezdrátový propojitelný kouřový alarm je fotoelektrický kouřový alarm s nízkou spotřebou energie. Vnitřní přesný analogový obvod a digitální obvod činí detekční práce stabilnější a spolehlivější. Má funkci propojení pomocí rádiového frekvenčního článku, což znamená, že když jedna jednotka uskuteční alarm, další propojené jednotky v rozsahu interklink bude alarmovat současně. Tento výrobek má malý objem a vestavěná velkokapacitní baterie může poskytovat životnost 10 let.
2. Charakteristika produktu
Fotoelektrické detekce kouře
Spolehlivý výkon a méně obtěžující alarmy
Přesný analogový obvod a digitální obvod
Nízká spotřeba
Malá velikost
Vestavěný modul rádiového kmitočtu
Životnost 10 let
3. Technické parametry
technické parametry | Detekce kouře | |||
Napětí | DC3V (vestavěný CP605050) | |||
Upozornění na nízké baterie | 2.2v. | |||
Proud | Alarm proud | Quiescent Current. | ||
≤120 ma. | ≤ 2ua. | |||
Zobrazení stavu | Standby podmínka | LED (červená) bliká jednou asi každých 344 sekund, žádný alarmový zvuk | ||
Stav nebo test | LED (červená) bliká a je uveden nepřetržitý alarm. | |||
Režim ticha | LED (červená) bliká každých 9 sekund, žádný alarmový zvuk, automaticky ukončete režim ticha asi 8,6 minuty. | |||
Propojení | LED (zelená) je stabilní prostředek, že produkt je připraven přijímat data z jiných jednotek, které mají být vzájemně propojeny. LED (zelená) Bliká rychle se rozumí data byla přijata. | |||
Konec života | Po zapnutí a práci po dobu 10 let bude provedeno varování konce života. Bzučák pípne třikrát každých 43 sekund. | |||
Upozornění na nízké baterie | LED (červená) bliká každých 344 sekund, pípne asi každých 43 sekund. | |||
Alarm hlasitost | ≥85db / 3m. | |||
Pracovní teplota | -10 ℃ ~ + 50 ℃ | |||
Okolní vlhkost | ≤95% RH (bez kondenzace) | |||
Bezdrátové propojení | Rádiová frekvence | 868.3MHz. | ||
InterLink Rozsah | ≥100m (volné pole) | |||

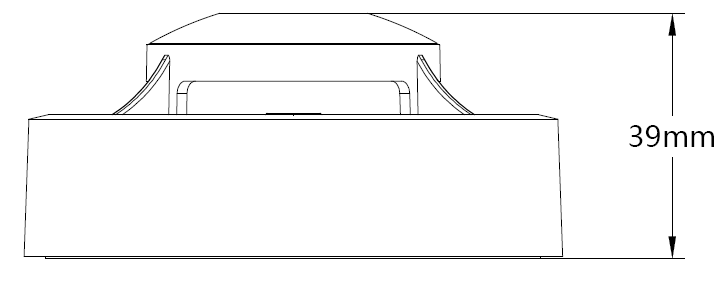

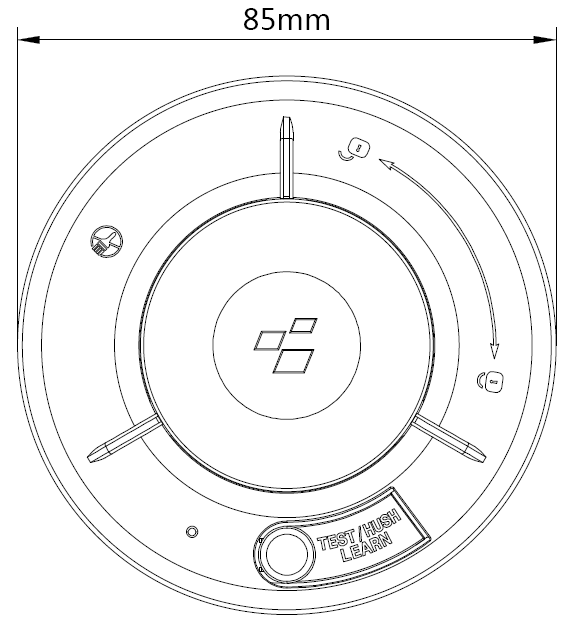

4. Vzhled a rozměry (obrázek 1)
Obrázek 1
5. Instalace

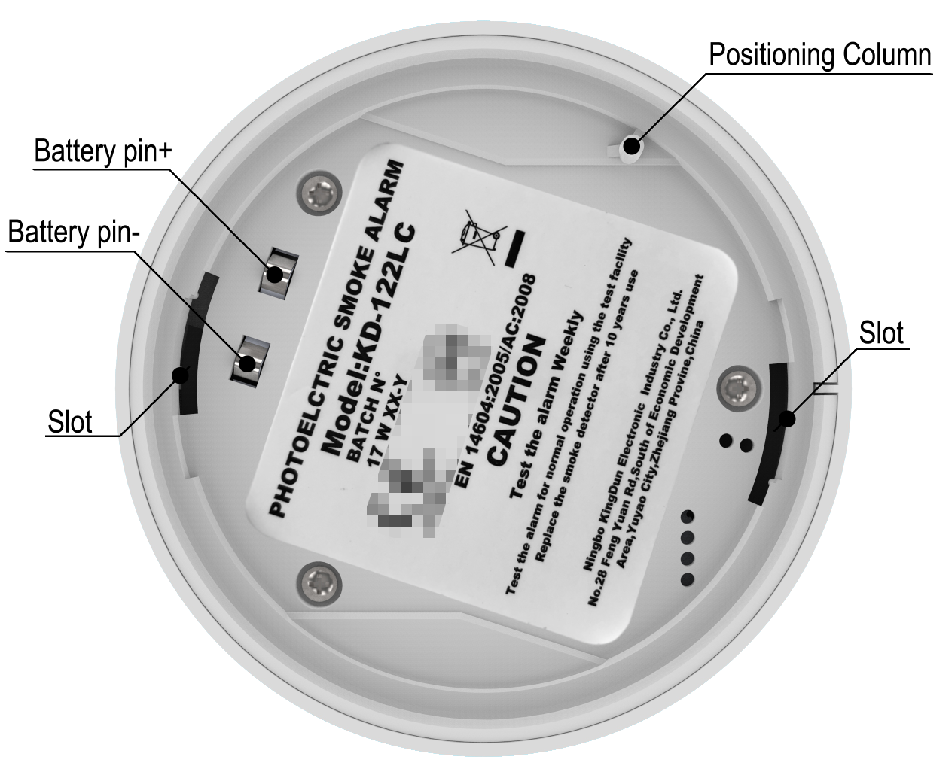

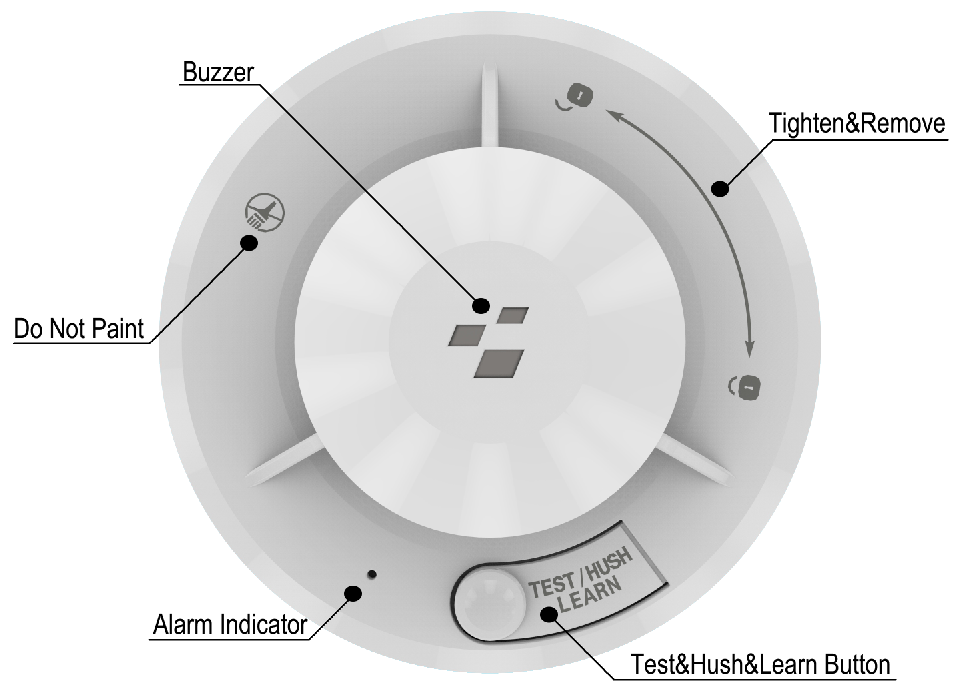

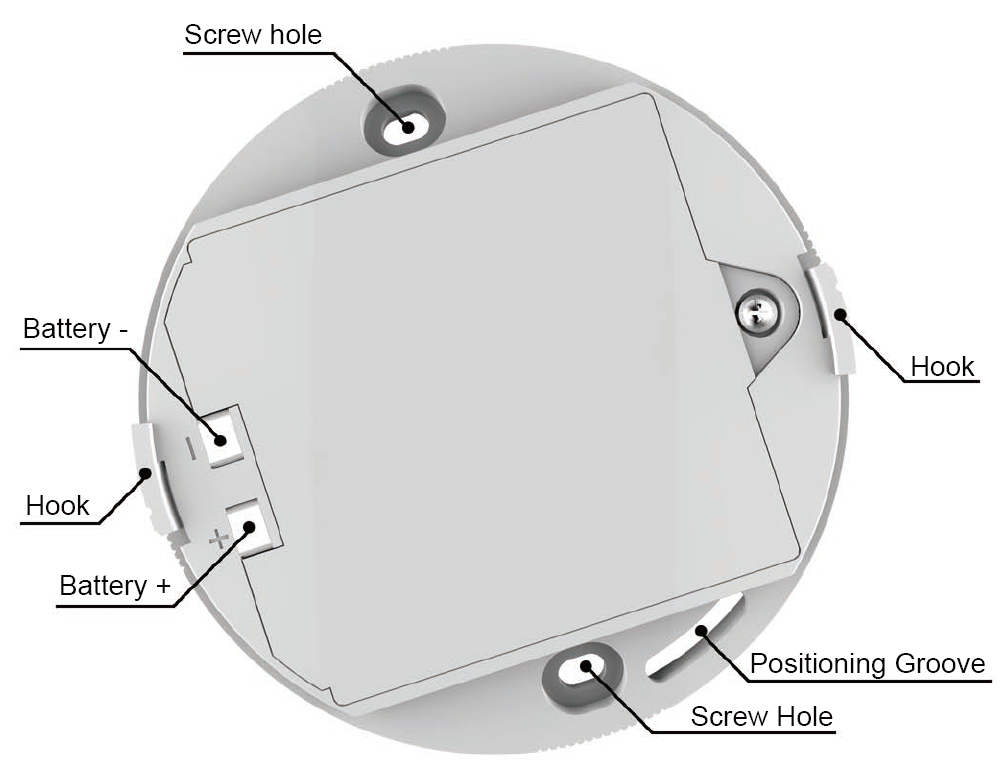

5.1 Funkční diagram (obrázek 2)
Obrázek 2.
5.2 Pokyny pro instalaci
A. Držte montážní desku na vybranou montážní polohu na stropě a označte střed dvou šroubových otvorů tužkou. Vyvrtejte otvory přes tužku značky a použijte přiložené šrouby a kotvy pro zajištění montážní desky.

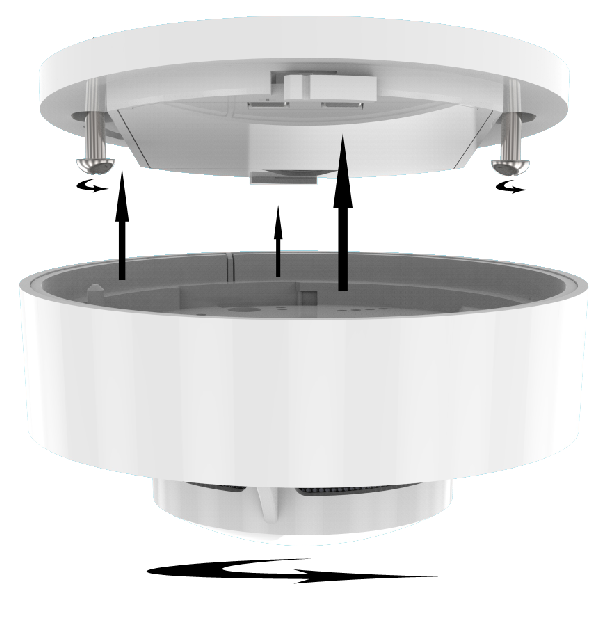

b. Zasuňte háčky montážní desky do štěrbin alarmu, polohovací kolona by se měl také zarovnat s polohovací drážkou. Otočte alarm ve směru hodinových ručiček, dokud nezapadne na místo. (Viz obrázek 3)
Obrázek 3.
Poznámka: Pokud nemůžete otočit alarm po hádanku do háčků do slotů, zkontrolujte, zda se polohovací kolona zarovnává s polohovací drážkou.
5.3 Doporučená místa pro kouřové alarmy a umístění, aby se zabránilo
A. Doporučená místa pro kouřové alarmy
Nainstalujte alespoň jeden kouřový alarm v každé ložnici.
Pokud nainstalujete alarm kouře v průchodu, jehož šířka je menší než 3m, nainstalujte ji ve středu a nainstalujte jednu jednotku každých 12m.
Nejméně 1,5 m od zářivkové lampy nebo neonové lampy. (V případě elektronického interference).
Nejméně 3 m od koupelny.
Nejméně 6 m od kuchyně nebo sporáku.
Nejméně 30 cm od lamp.
Umístěte alarm kouře uprostřed místnosti. Pokud nemůžete, nainstalujte ji alespoň 1m od zdi.

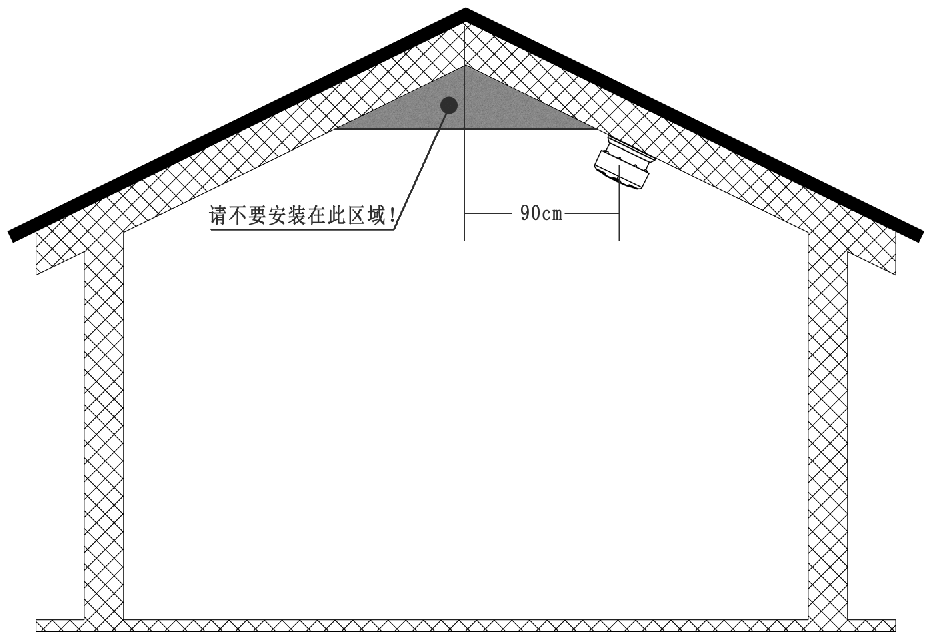

Pokud instalujete alarm kouře na šikmém nebo špičkovém stropu, musí být montážní poloha alespoň 90 cm od nejvyššího bodu.
b. Umístění, kterým se vyhne
V garáži. Produkty spalování jsou přítomny, když začnete automobil.
V blízkosti čerstvých vzduchových otvorů, ventilátorů, klimatizace nebo jiných drafty oblastí.
V prašných oblastech. Prachové částice mohou způsobit obtěžování alarm nebo selhání alarmu. Obrazovka hmyzu může bránit součástí hmyzu nebo prachu.
V oblasti, kde může teplota klesnout pod 0 ℃ nebo vzroste nad 40 ℃.
Ve vlhkých oblastech. Koupelna. Kuchyně.
Oblasti, kde mají kovový štít, který bude blokovat RF signál.
6. Funkce
A. Provozní režim
Test
Stiskněte a podržte tlačítko TEST a produkt zadá režim Alarm. Bude to pípne, které jsou hlasitější než 86dB. Indikátor alarmu (červená) bude blikat.
Standby podmínka
V pohotovostním režimu detekuje alarm kouře každých 10 sekund. Indikátor alarmu bliká každých 344 sekund, což znamená, že alarm kouře funguje správně. Když to smysly spalování, zvuk alarmu. A indikátor alarmu (červená) bliká současně, dokud není vzduch čistý.
Režim ticha
Když je v podmínkách alarmu nebo stavu pohotovostního režimu, stiskněte a podržte tlačítko Test a alarm zadáte režim SILENCE. Indikátor alarmu (červená) bliká každých 9 sekund a nebude slyšet žádný zvukový zvuk. To bude trvat asi 8,6 minuty. Stisknutí a podržení tlačítka Test / Hush po dobu několika sekund ukončí režim SILENCE.
Upozornění na nízké baterie
Když je napětí akumulátoru příliš nízké, produkt bude provést krátké pípnutí každých 43 sekund, aby se uživatel upozornil, dokud napětí baterie nebude splňovat pracovní napětí kouřového alarmu.
Varování degenerace kouře komory
Pracovní prostředí a čas způsobí degeneraci kouřové komory. Když výrobek provádí 3 krátké pípnutí každých 43 sekund, označuje konec-of-all-life. Měli byste nahradit kouřový alarm novým.
B. Naučte se propojit
Poznámka1: Všechny kouřové alarmy tohoto modelu mají bezdrátovou propojovací funkci. Vyžaduje alespoň dva kouřové alarmy. V rámci efektivního rozsahu propojení může být 100 jednotek propojeno. Před instalacím výrobku do stropu doporučujeme úplnou operaci propojení.
Poznámka2: Rozsah interklink tohoto produktu je ≥100m (volné pole). Ale jak odlišná konstrukce bude mít jiný vliv na přenosovou vzdálenost, pokud existuje produkt, který nelze propojit, upravte instalační polohu produktu.
Zajistěte všechny alarmy, které je třeba propojit s montážní deskou a twist ve směru hodinových ručiček. Potom se kouřový alarm vstoupí do pohotovostního režimu. Tyto jednotky však nyní nejsou vzájemně propojeny.
Vyberte jeden produkt jako hostitele a stiskněte tlačítko TEST. Indikátor alarmu (zelená) bude stabilní, což znamená, že je připraven přijímat data z jiných jednotek jako rozšíření, která je třeba propojit.
Vyberte jiný produkt, který má být vzájemně propojen, stiskněte tlačítko TEST. Indikátory alarmu (zelené) hostitele i prodloužení budou blikat rychle několikrát, což znamená, že jsou propojeny úspěšně. Tuto operaci můžete opakovat pro propojení více jednotek. One minut později bude indikátor alarmu (zelený) hostitele vypnutý, což znamená, že jednotka zadá normální stavový stav.
V propojeném systému, když jedno jednotka smysly kouře, indikátor alarmu (červená) tohoto přístroje bude blikat pípnutí. Indikátory alarmu (zelená) zbývající propojených jednotek budou blikat pípnutí.
C. Zrušit propojení
Pokud chcete zrušit funkci propojení určité jednotky, stiskněte tlačítko TEST. Nevyrazujte tlačítko pro podruhé, držte jej po dobu asi 5 sekund, dokud se indikátor alarmu nevyzvedne několikrát rychle. To znamená, že jste úspěšně zrušili propojení.
7. Údržba
7.1 Otestujte kouřový alarm každý týden stisknutím testovacího tlačítka.
7.2 Každý týden vyčistěte alarm kouře suchým hadříkem. Nikdy nepoužívejte vodu, čističe nebo rozpouštědla, protože mohou poškodit jednotku. Zabránit zadávání jednotky cizího orgánu.
7.3 Pokud je alarm kouře správně nefunguje, jednotku nerozebírejte sami. Prosím, vyhledejte službu profesionálů.
8. body za opuštěné produkty
8.1 Obalový materiál je obnovitelný, tak prosím, udělejte to nejlepší recyklovat.
8.2 Vzhledem k tomu, že tento výrobek má vestavěnou non-vyměnitelnou baterii, nemůže být tato jednotka opuštěna s normálním domácím odpadkem.
